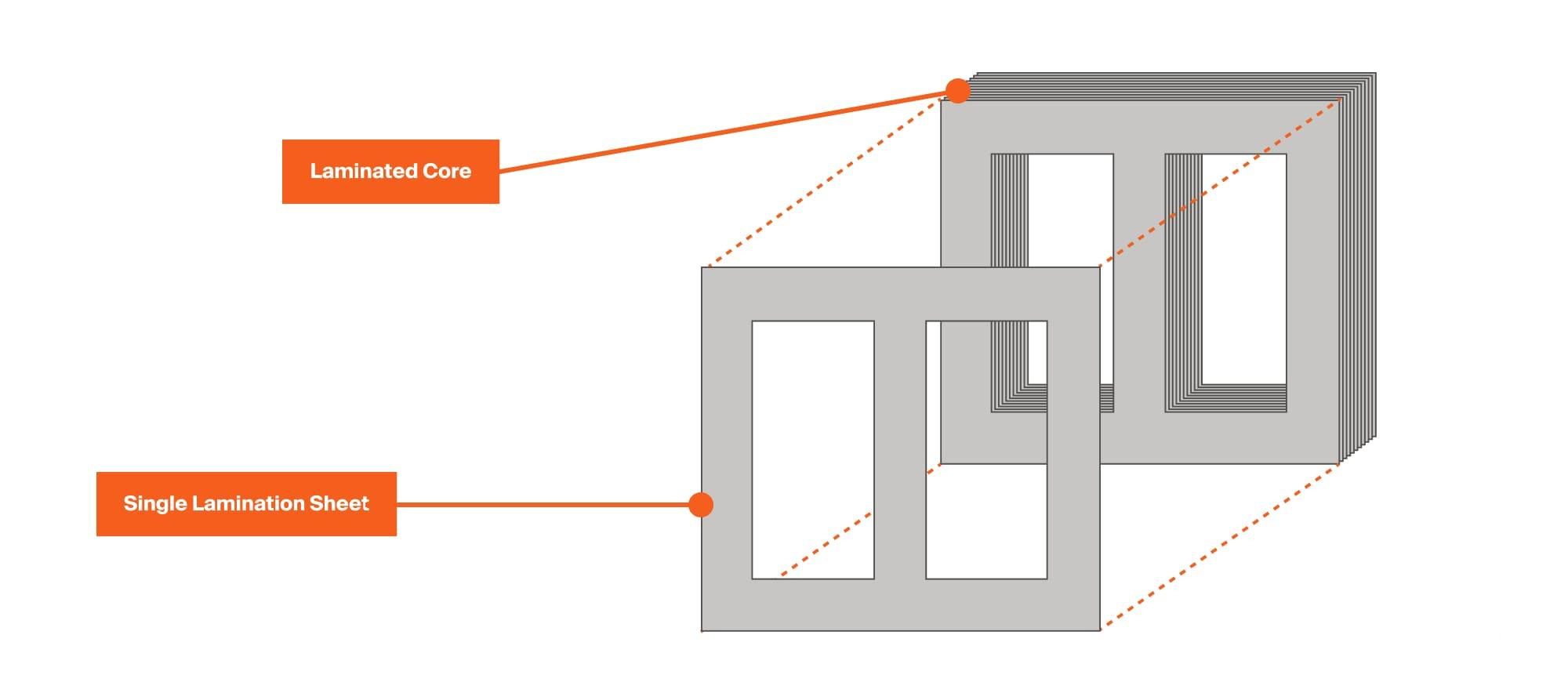

变压器芯是薄层层状金属（最常见的硅钢）的结构，将变压器的主要和次要绕组缠绕在一起。
核心部分

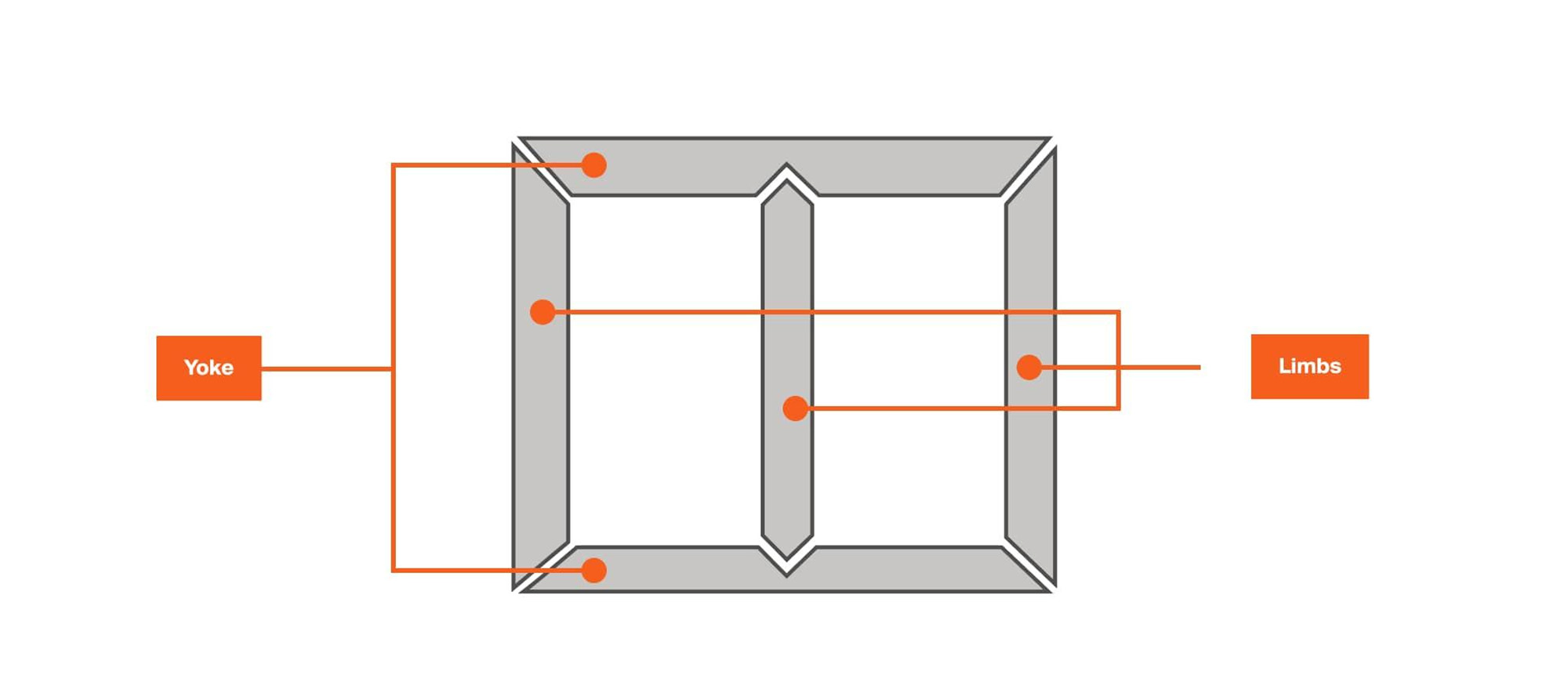

变压器芯由四肢和轭组成，这些四肢和轭是形成围绕线圈的单个结构。相应的轭和四肢连接在一起的方式将取决于核心的类型和设计。
四肢
在上面的示例中，核心的四肢是线圈周围形成的垂直截面。在某些核心设计的情况下，四肢也可以位于最外层线圈的外部。变压器芯上的四肢也可以称为腿。
Yoke
轭是将四肢连接在一起的核心的水平部分。轭和四肢形成了磁通量自由流动的途径。
变压器核心做什么？

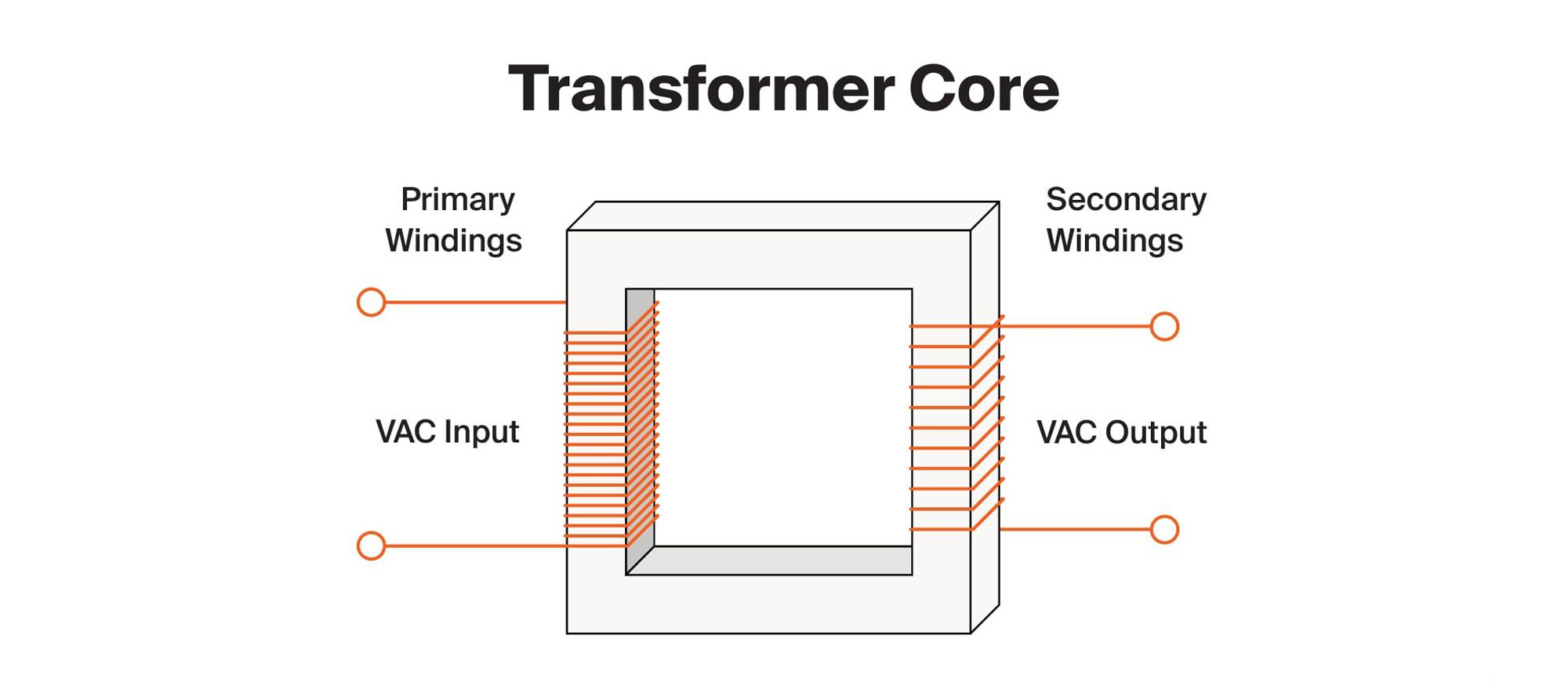

变压器核心确保绕组之间有效的磁耦合，从而促进电能从初级侧转移到次级侧。
当您并排有两个线圈并通过其中一个线圈将电流通过其中的电流，第二个线圈会诱导电磁场，可以用几个对称线表示，该线的方向从北极到南极的通量线。仅使用线圈，通量的路径将不关注，并且通量的密度将较低。
在线圈内添加铁芯会聚焦并放大通量，从而使能量从初级转移到次级。这是因为铁的渗透性远高于空气。如果我们想到电磁通量，例如一堆从一个地方到另一个地方的汽车，将线圈包裹在铁芯上就像用州际公路代替蜿蜒的土路。这要高得多。
